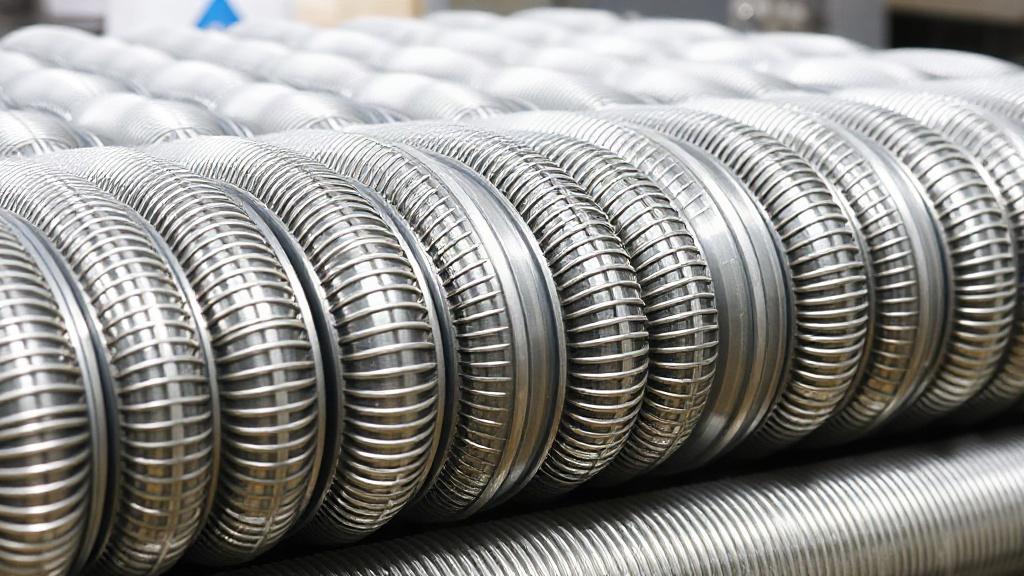

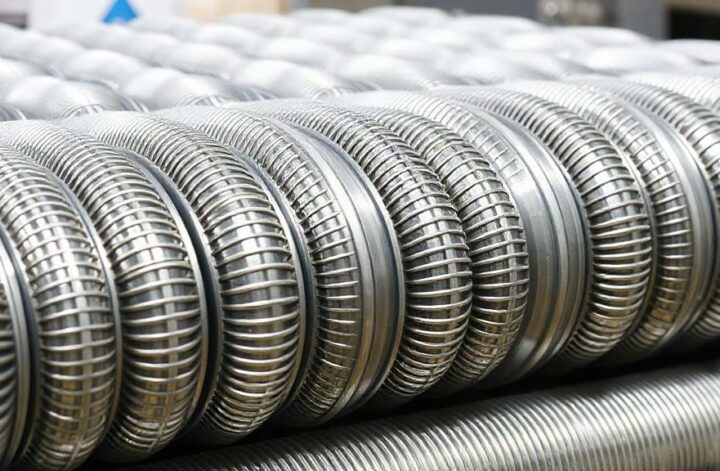

Гибкие металлические гофрированные трубы давно перестали быть экзотикой — это рабочая лошадка для задач, где нужна упругость, коррозионная стойкость и надежность. В этой статье разберём, как они устроены, где применяются и на что стоит обращать внимание при выборе и монтаже.
Что такое гофрированные трубы и как их изготавливают
Гофрированная труба — это изделие, у которого рабочая стенка имеет поперечные волны. Эти волны придают изделию гибкость и способность компенсировать удлинение, вибрацию и несовпадение осей при монтаже. Трубы делают как из цельного листа, так и из сварной заготовки, в зависимости от требований к прочности и герметичности.
Существуют два основных способа формирования: механическая профилировка роликами и гидроформование. Механический метод быстрее и дешевле, а гидропресс обеспечивает более равномерную гофру и меньшую деформацию металла, что важно для тонкостенных изделий и ответственных сред.
Типы гофровки
По форме гофра бывают концентрические, эллиптические или волнообразные. Концентрические чаще встречаются в промышленности, они проще в расчёте и монтаже. Эллиптические и сложные профили применяют там, где требуется большая гибкость при ограниченном диаметре.
По направлению выполнения гофра различают намоточные и перпендикулярные варианты. Намоточные дают плавный изгиб и меньше усталостных напряжений, перпендикулярные выдерживают большие боковые нагрузки.
Материалы: какие марки нержавейки используются
Для гофрированных изделий обычно выбирают аустенитные марки нержавеющей стали. Наиболее распространены марки 304, 316 и 321 — они сочетают прочность и коррозионную стойкость в широком диапазоне температур.
Выбор марки зависит от среды эксплуатации: 304 подходит для общего применения, 316 устойчивее к хлоридсодержащим средам, а 321 рекомендована при высоких температурах и циклических нагревах.
| Марка | Ключевые свойства | Типичные области применения |
|---|---|---|
| 304 | Хорошая коррозионная стойкость, экономична | Отопление, вентиляция, бытовые системы |
| 316 | Устойчива к хлоридам и морской воде | Пищевая промышленность, морские объекты |
| 321 | Стабильность при высоких температурах | Промышленные нагреватели, силовые установки |
Преимущества гофрированных труб
Гибкость — главное достоинство: трубы легко изгибаются и компенсируют перемещения узлов. Это уменьшает нагрузку на резьбовые и фланцевые соединения и исключает необходимость большого числа фитингов при прокладке в стеснённых местах.
Нержавеющая сталь добавляет сопротивление коррозии и долговечность. В сочетании с гофрой это даёт изделие, которое выдерживает агрессивные среды и циклические напряжения лучше, чем многие пластики и резины.
- Высокая стойкость к коррозии и температурным воздействиям
- Способность к компенсации теплового расширения
- Уменьшение вибраций и шумов в системах
- Более длительный срок службы по сравнению с гибкими пластиковыми шлангами
Ограничения и важные риски
Несмотря на плюсы, у гофры есть и слабые стороны. Главная — пониженная пропускная способность при той же наружной геометрии по сравнению с гладкой трубой. Гофрированная поверхность увеличивает гидравлические потери и задерживает отложения.
Ещё один нюанс: у тонкостенных гофрированных изделий ниже предел давления и повышенная чувствительность к механическим повреждениям. Механические воздействия могут привести к усталостным трещинам, особенно в зонах резких изгибов и неподдерживаемых участков.
- Снижение пропускной способности из-за профильной поверхности
- Необходимость в дополнительных защитных оболочках при механической нагрузке
- Ограничения по давлению и циклической усталости
Области применения
Гофрированные изделия применяют в самых разных областях: от систем отопления и подключения бытовых котлов до промышленных коммуникаций и автомобильных выпускных систем. В промышленности их используют там, где нужны компенсация температурных изменений и виброизоляция.
В пищевой и фармацевтической отраслях гофру применяют с внутренними гладкими вставками или со специальной полировкой, чтобы минимизировать задержку продукта и обеспечить гигиеничность. В морских условиях выбирают марки с повышенной устойчивостью к хлоридной коррозии.
Типичные примеры
Монтаж гибких подводов к котлу, линии отвода конденсата, межфланцевые компенсаторы в трубопроводах, а также межфазные переходы, где осевое и поперечное перемещение неизбежно. В автомобильной промышленности гофра используется в системах выхлопа и турбонаддува.
Как правильно выбирать и монтировать
При выборе обращайте внимание на несколько параметров: диаметр, толщину стенки, профиль гофра, материал и тип окончаний. Важна и скорость потока: для минимизации потерь выбирайте максимально гладкую внутреннюю поверхность или внутренние вставки при транспортировке вязких сред.
Монтаж требует аккуратности. Нельзя резко изгибать трубу меньше допустимого радиуса — это сокращает срок службы. Опоры и крепления должны распределять нагрузку, избегая точечных давлений на гофру.
- Соблюдайте минимальный радиус изгиба, указанный производителем
- Используйте опоры через равные интервалы и мягкие фиксаторы
- При необходимости устанавливайте защитные оболочки от механических повреждений
- Для газовых и аварийных систем выбирайте сертифицированные фитинги
Тестирование и контроль качества
Готовые изделия обычно проходят гидростатические испытания для проверки на прочность и герметичность. В особо ответственных системах применяют методы герметичной проверки азотом или вакуумные тесты для улучшенной чувствительности к микропотерям.
Регулярный визуальный контроль и периодические испытания на герметичность помогают выявлять ранние признаки усталости. В местах агрессивного воздействия рекомендуется проводить анализ химической стойкости и контролировать состояние наружного покрытия.
Стандарты и маркировка
Производители маркируют трубы по материалу, номиналу давления и температурному диапазону. Важно сверять эти данные с проектной документацией и инструкциями к оборудованию, чтобы обеспечить совместимость по давлению и температуре.
Практический опыт автора
В одном из проектов по реконструкции котельной мне пришлось выбирать между гладкими и гофрированными подводами к котлу. Гофра дала выигрыш в скорости монтажа и позволила избежать подгонки коммуникаций, поскольку узлы котла не совпадали по осям с выводами в стене.
Однако при эксплуатации выяснилось, что участок трубы в проходе гаража подвергается механическим ударам. Мы усилили защиту оболочкой из оцинкованного профиля, что заметно увеличило срок службы и снизило необходимость частых ремонтов.
Рекомендации при покупке
Покупайте изделия у проверенных производителей и требуйте сертификаты и протоколы испытаний. Сравнивайте не только цену, но и данные по рабочему давлению, температурному диапазону и рекомендованному радиусу изгиба.
При сомнениях по совместимости материала и среды будьте осторожны с экономией: замена повреждённого участка в трудно доступном месте обходится существенно дороже, чем выбор более стойкой марки сразу.
Гофрированные трубы из нержавеющей стали — универсальное решение для множества инженерных задач. Они дают гибкость и стойкость там, где традиционные жёсткие трубы не справляются, но требуют внимательного подхода к выбору, монтажу и эксплуатации. При правильном проектировании и регулярном контроле такие системы служат долго и надёжно, минимизируя простои и расходы на ремонт.
